Állítható magasságú és dönthető felületű munkaasztal

Az ülő- és álló munkavégzést támogató, állítható magasságú munkaasztalok szinte kivétel nélkül megtalálhatók a neves irodabútor gyártók kínálatában. Ezekben az asztalokban jellemzően – a mechanikát és az elektronikai vezérlést tartalmazó – készen kapható műszaki megoldásokat alkalmaznak, ezért a termékek megjelenésükben is nagyon hasonlítanak egymásra. Érdekes műszaki kihívást és esztétikai lehetőségeket jelent az állítható magasság mellett a dönthetőség megvalósítása. A jellemzően kreatív szakemberek által használt, a kézi rajzolást megkönnyítő döntött asztalfelület megvalósítása egy újszerű mechanikai megoldással valósítható meg.

Az általam tervezett munkaasztal fő elemei:

• négy darab léptetőmotoros lineáris egység, amelyek teleszkópként mozgatják az asztal négy sarkát;
• speciális zsanérral ellátott osztott asztalfelület, amelynek felső része fixen rögzítve mindig vízszintes helyzetben van, az első része pedig az első két teleszkóp által meghatározott szögben áll;
• az osztott asztalfelület kontrollált és szimmetrikus mozgatásáért felelős vezérlő elektronika.

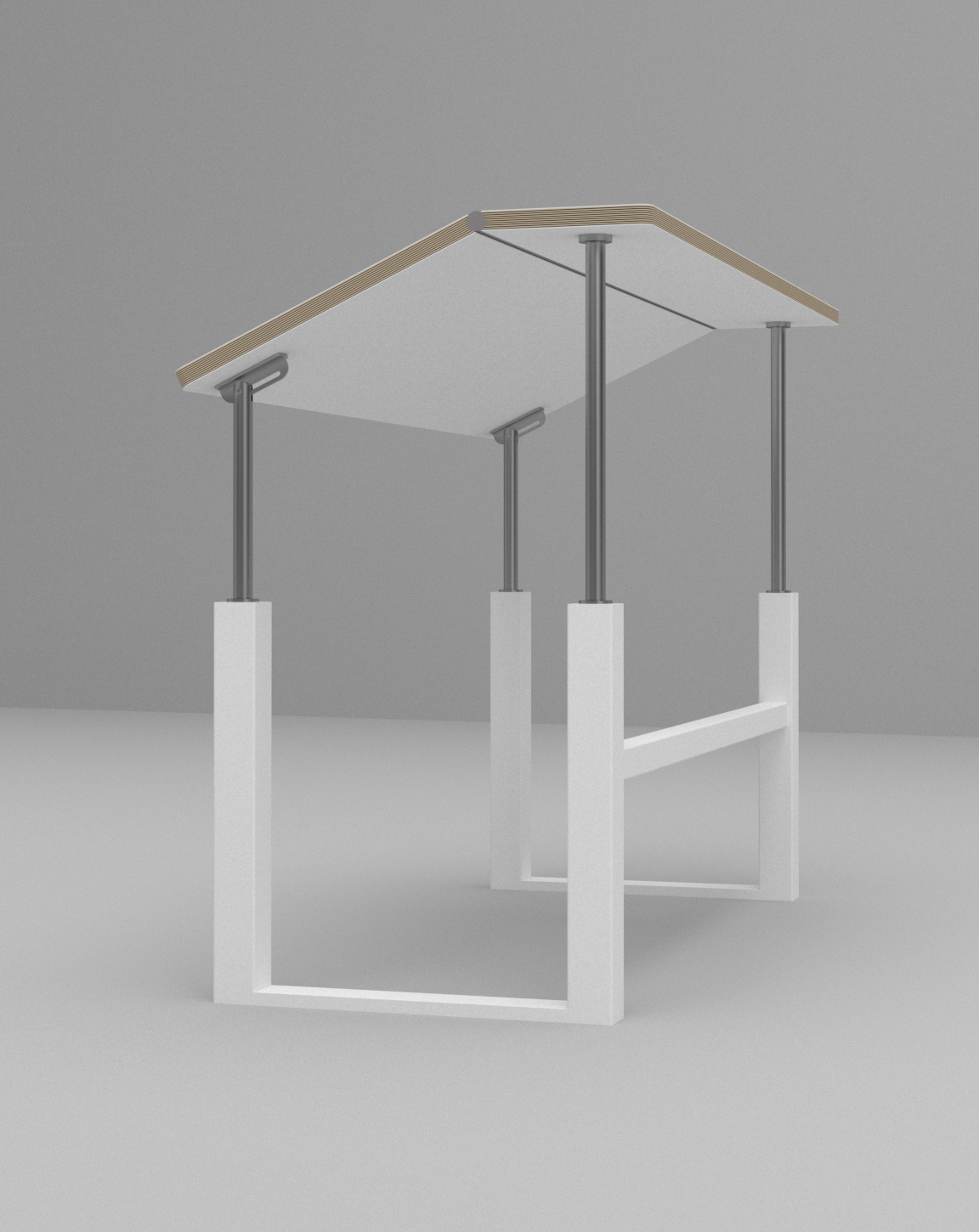

A vázszerkezet vizuálisan domináló, függőleges elemei 70 x 70 mm-es alumínium zártszelvényből készülnek. Ez a legkisebb keresztmetszet, ami lehetővé teszi az asztal mozgatásához szükséges méretű léptetőmotorok elhelyezését. A motorok mind a négy lábban legalul helyezkednek el, a motorokhoz tengelykapcsolóval vannak rögzítve a golyósorsók, amelyek a teleszkópokat mozgatják. Az asztalfelület két szegmense egy speciális kialakítású csőtengellyel van egymáshoz rögzítve, amely maximum 25 fokos dőlést tesz lehetővé. Ez az illesztés bármely szögállás estén vizuális folytonosságot biztosít a két asztalfelület között, méretének köszönhetően jól illeszkedik a teleszkópok függőleges hengereihez.

Beállítási lehetőségek, testreszabhatóság

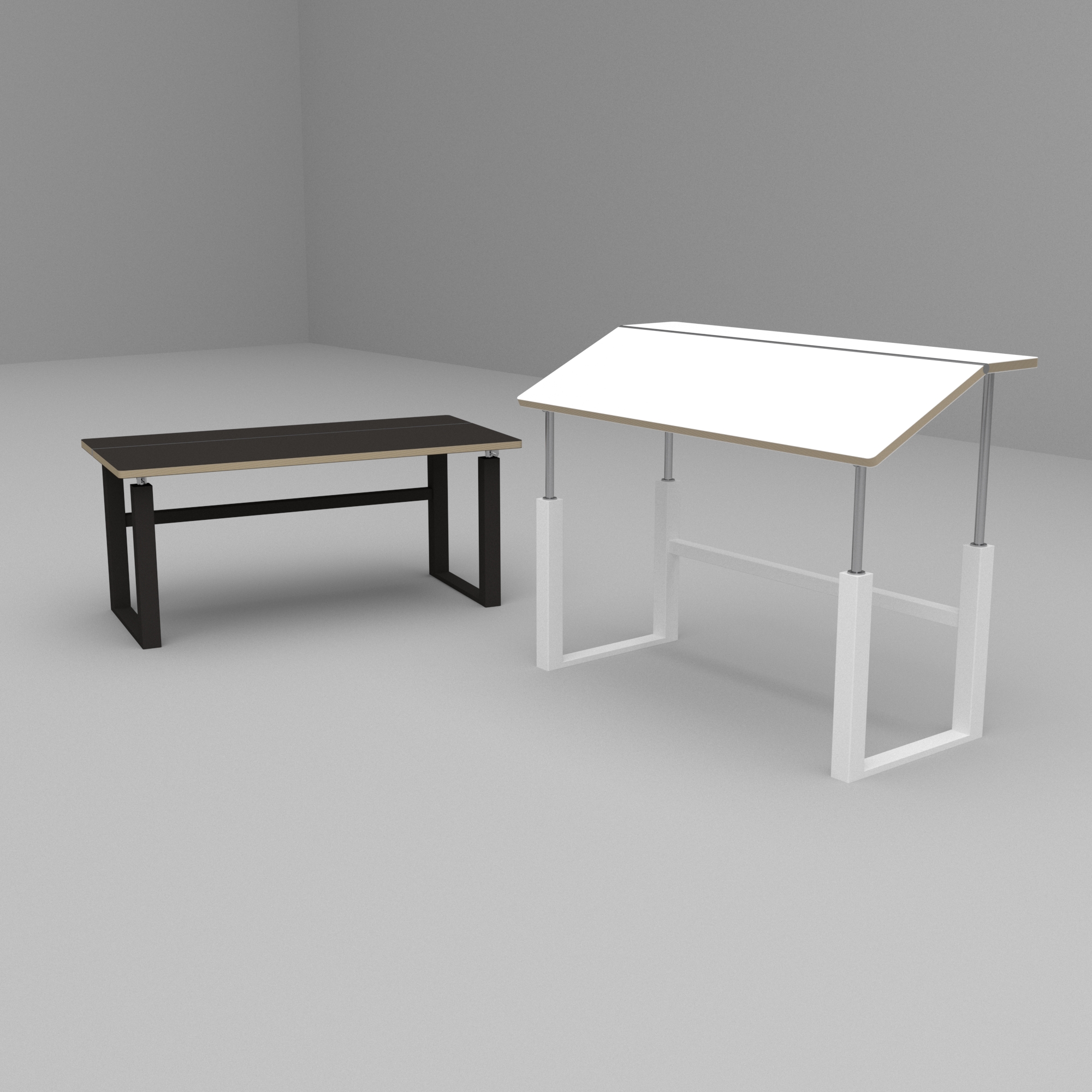

A munkaasztal beállítási lehetőségeit az ergonómiai követelményspecifikáció alapján alakítottam ki. A magasságállítási tartomány 70-120 cm között van, amely lehető teszi a jelentősen eltérő testméretű felhasználók számára a komfortos használatot mind ülő, mind álló munkavégzés esetén. Az osztott asztalfelület első szegmense 25 fokos szögben dönthető, ez ideális pozíciót biztosít a manuális, kreatív tevékenységekhez, például szabadkézi rajzoláshoz.

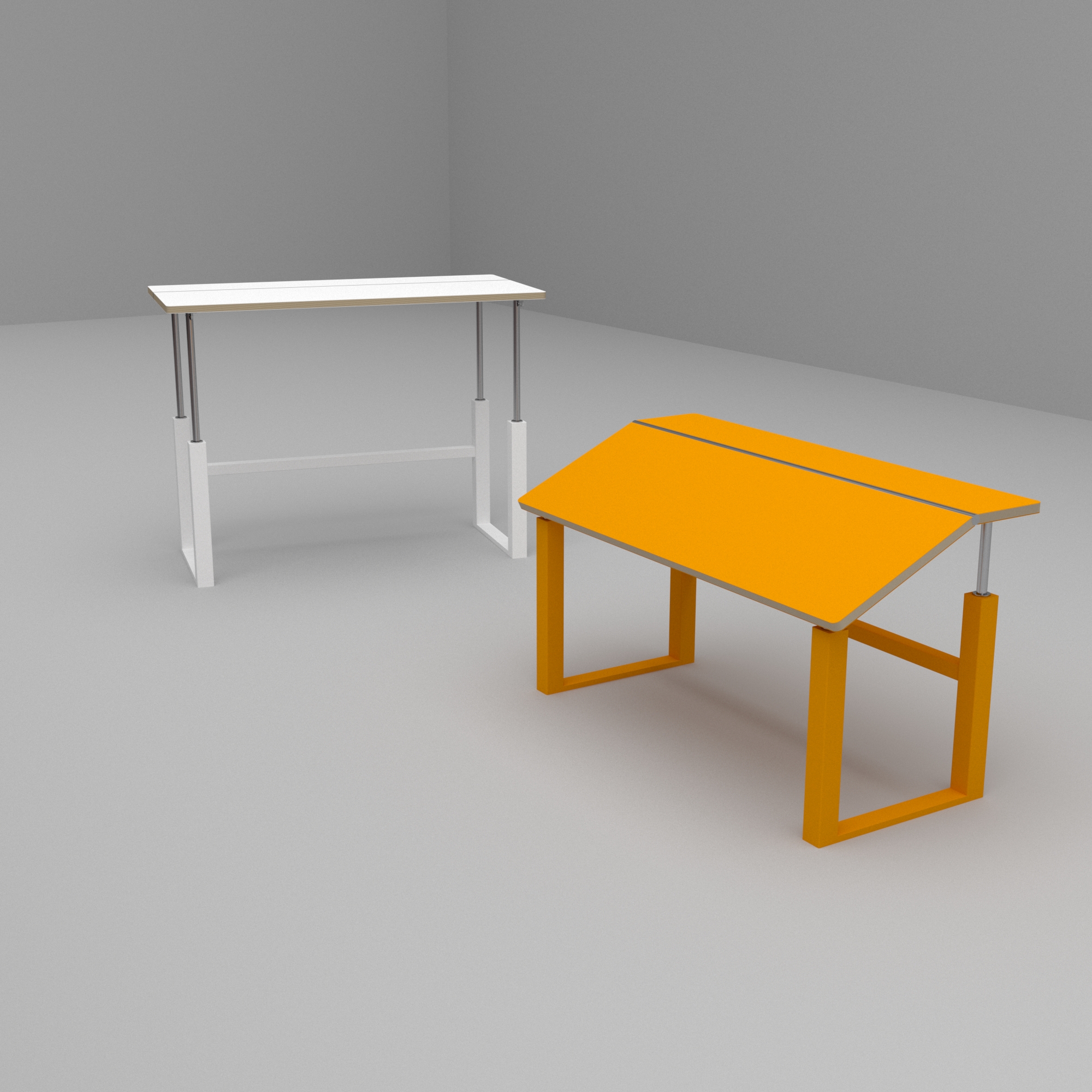

Az asztal fém lábazatát porfestéssel tervezem felületkezelni. A tetszőleges RAL színben elérhető színezés a felhasználónak a testreszabhatóság lehetőségét biztosítja, a bútort így könnyen illesztheti a meglévő enteriőrhöz. Az asztallap nagy teherbírású nyír rétegelt lemezből készül, a sokféle mintázatban és színben elérhető Resopal műanyag borítással vagy furnérozott kivitelben.
