DRIFTING FROG

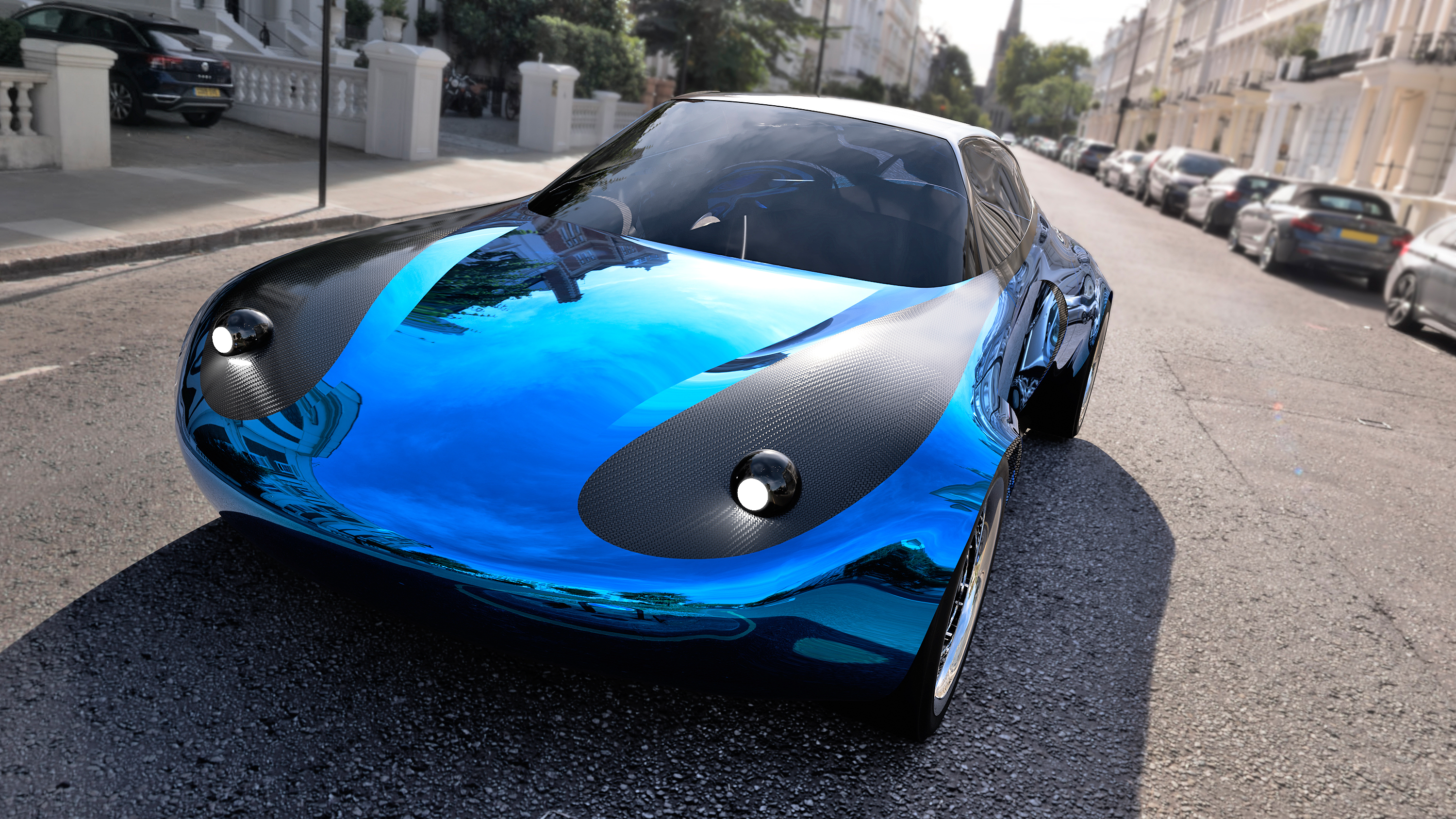

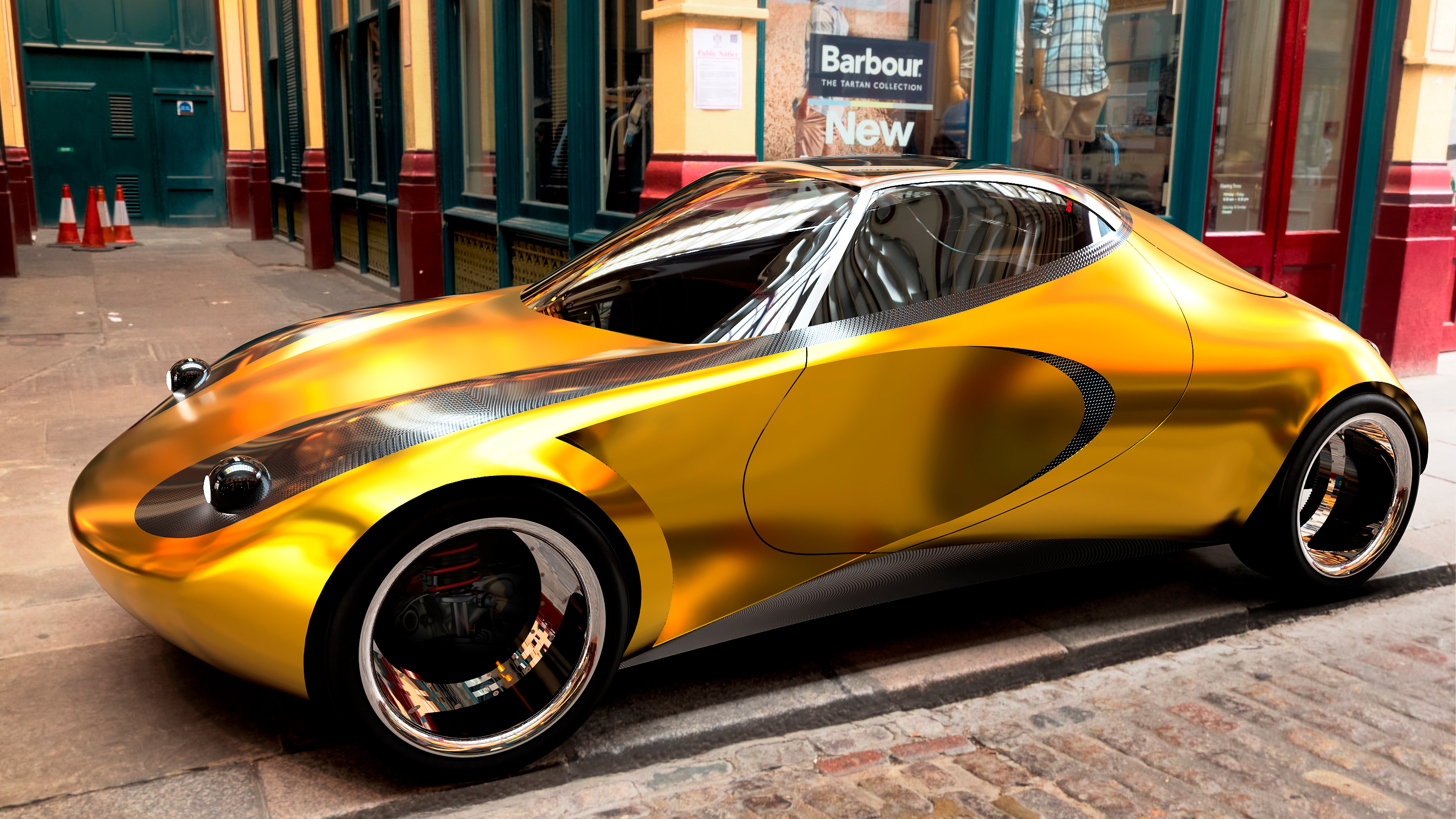

Elkészült egyik concept autóm karosszéria formaterve.

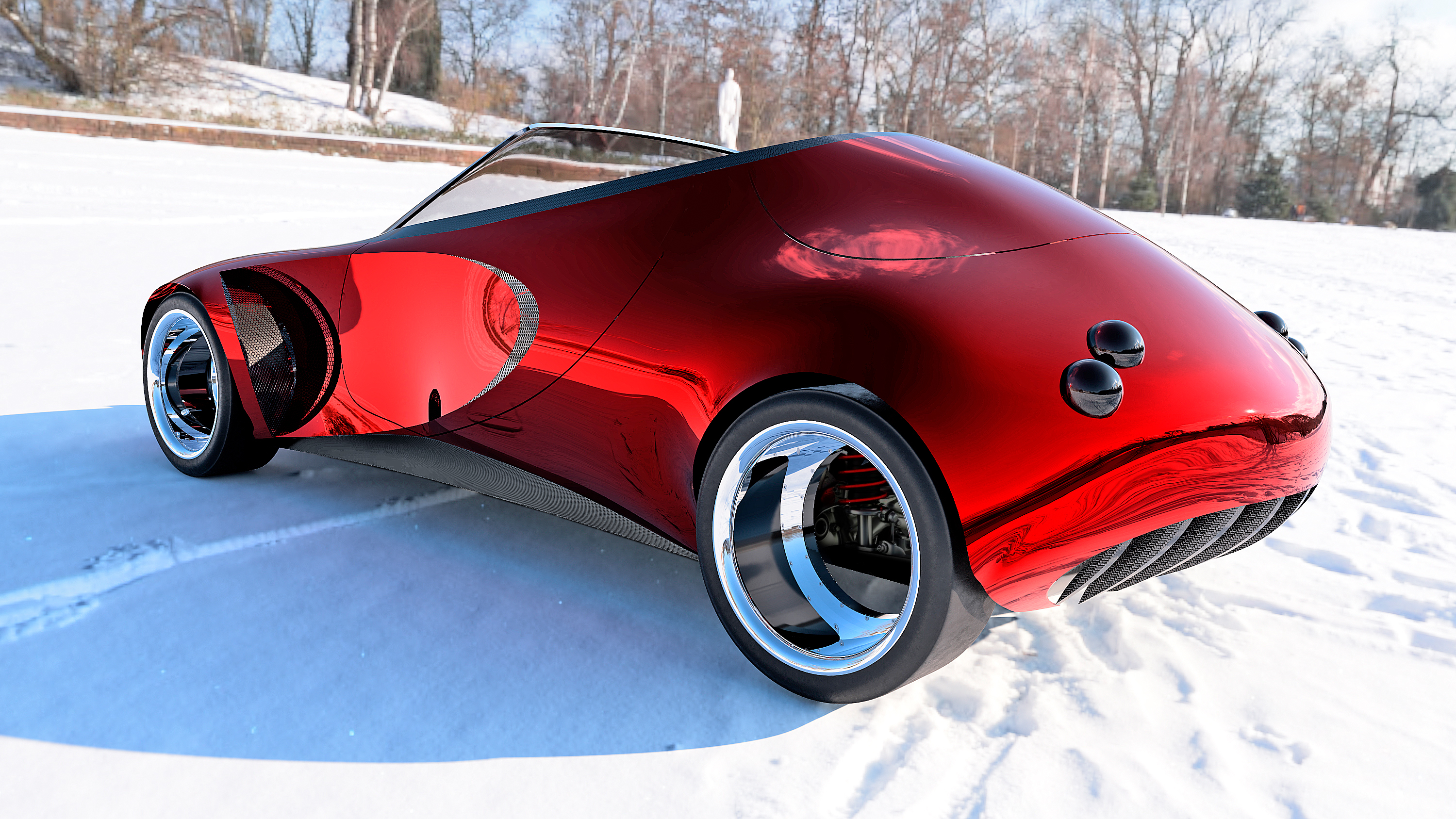

Kerékként, az úgynevezett Orbital Wheel-re esett a választásom (nevezik hubless wheel-nek is). Az orbitális szó jelentése szó szerint: a Föld körüli pályán keringő, vagy a szemüreghez tartozó. Ebben az esetben arra utal, hogy kerékagy és tengely nélkül, önmaga körüli körpályát jár be a kerék. Tulajdonképpen maga a kerék a tengely és az agy is egyben. A legkisebb rugózatlan tömeg szempontjából ez előnyös, növeli a menetstabilitást. A kerék teljesen üreges, küllők nem keltenek légörvényt, a menetszél közvetlenül az elektromotorokhoz jut, azok hűtését szolgáltatva.

A több futurisztikus sci-fi filmben (pl. Tron) látott kerékrendszer sokak szemében egy UFO- kellék, azt kivitelezhetetlennek, csodabogárnak tartják. Azonban nem az. Franco Sbarro 1989-ben három járművet mutatott be ezzel a megoldással. Akkoriban nagy szenzáció volt.

Az egyik oldalról a kerék látszólag csak lebeg a semmiben. Azt, hogy ez technikailag hogyan van megoldva, akkor látni, amikor megnézzük a másik oldalról. Azóta az egyedileg készített chopperek világába is beépült. Nem terjedt el általánosan, mivel a szabványos megoldások sorozatgyártva sokkal könnyebben és olcsobban hozzáférhetők. Többféle megoldás létezik, én a legkönnyebben szerelhetőt dolgoztam át, mivel a kerék viszonylag gyors cseréje is fontos tényező – bár ebben a Rudge-Whitworth alapkoncepciójú centerlock rendszerek utolérhetetlenek.

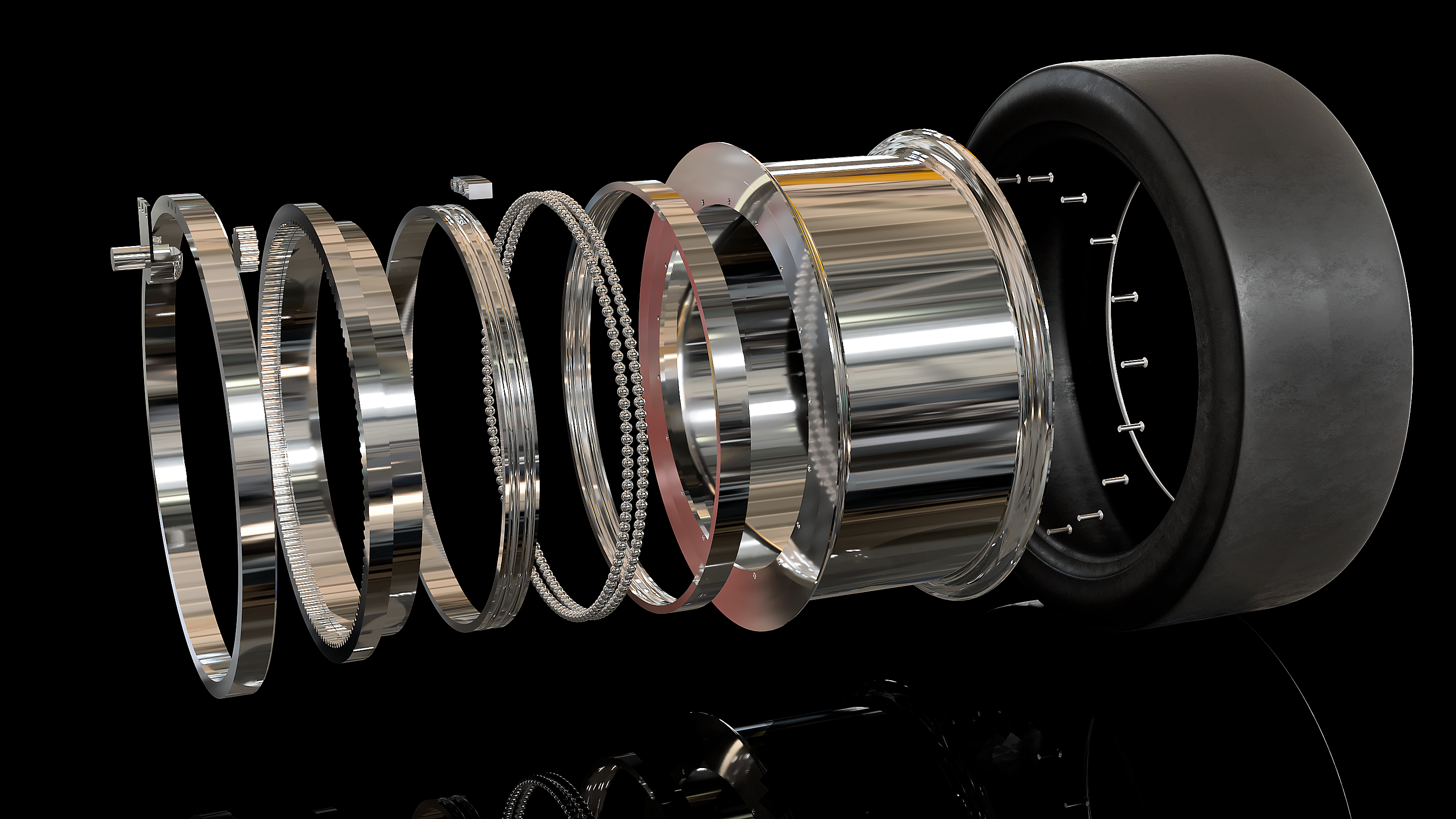

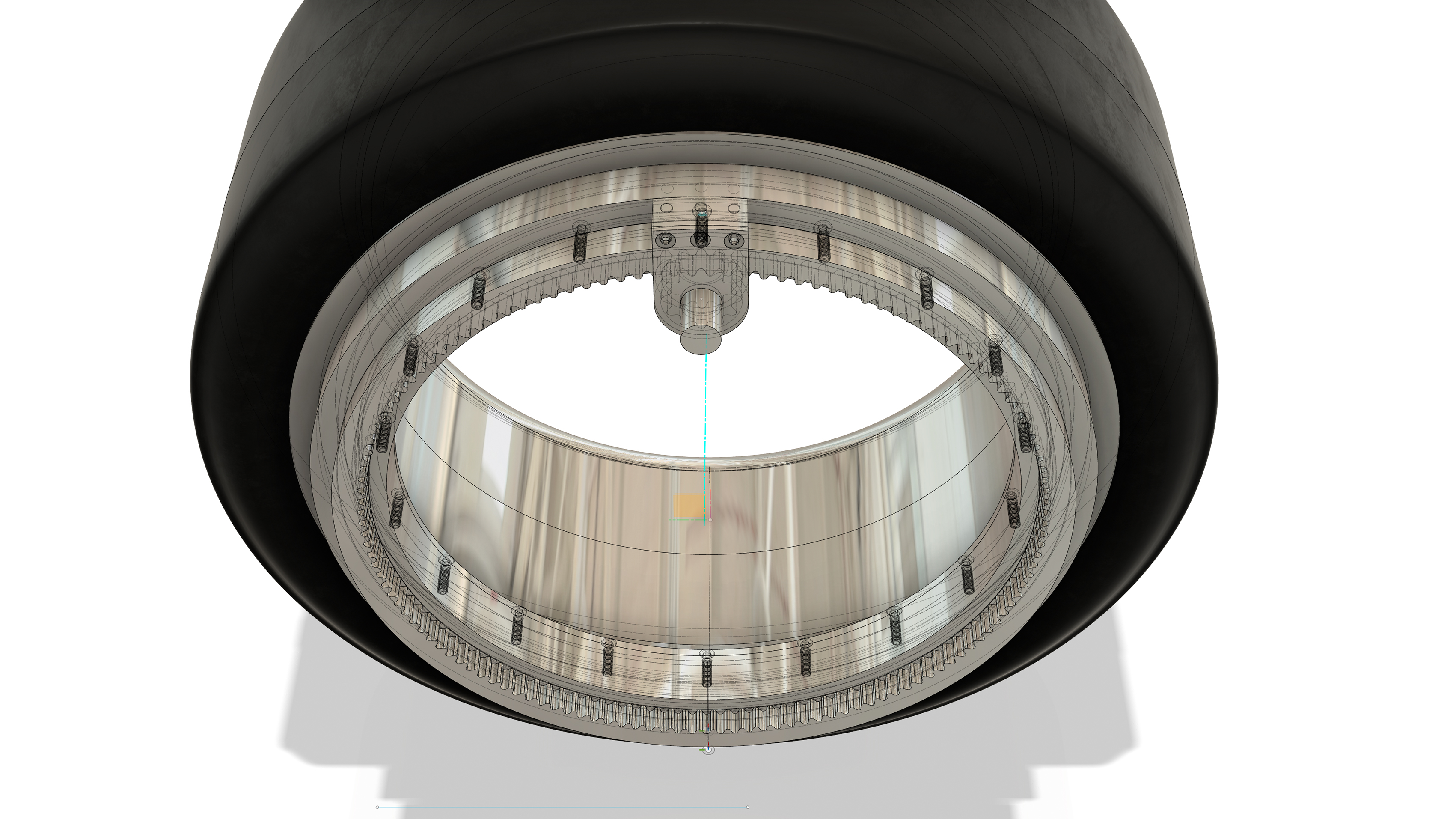

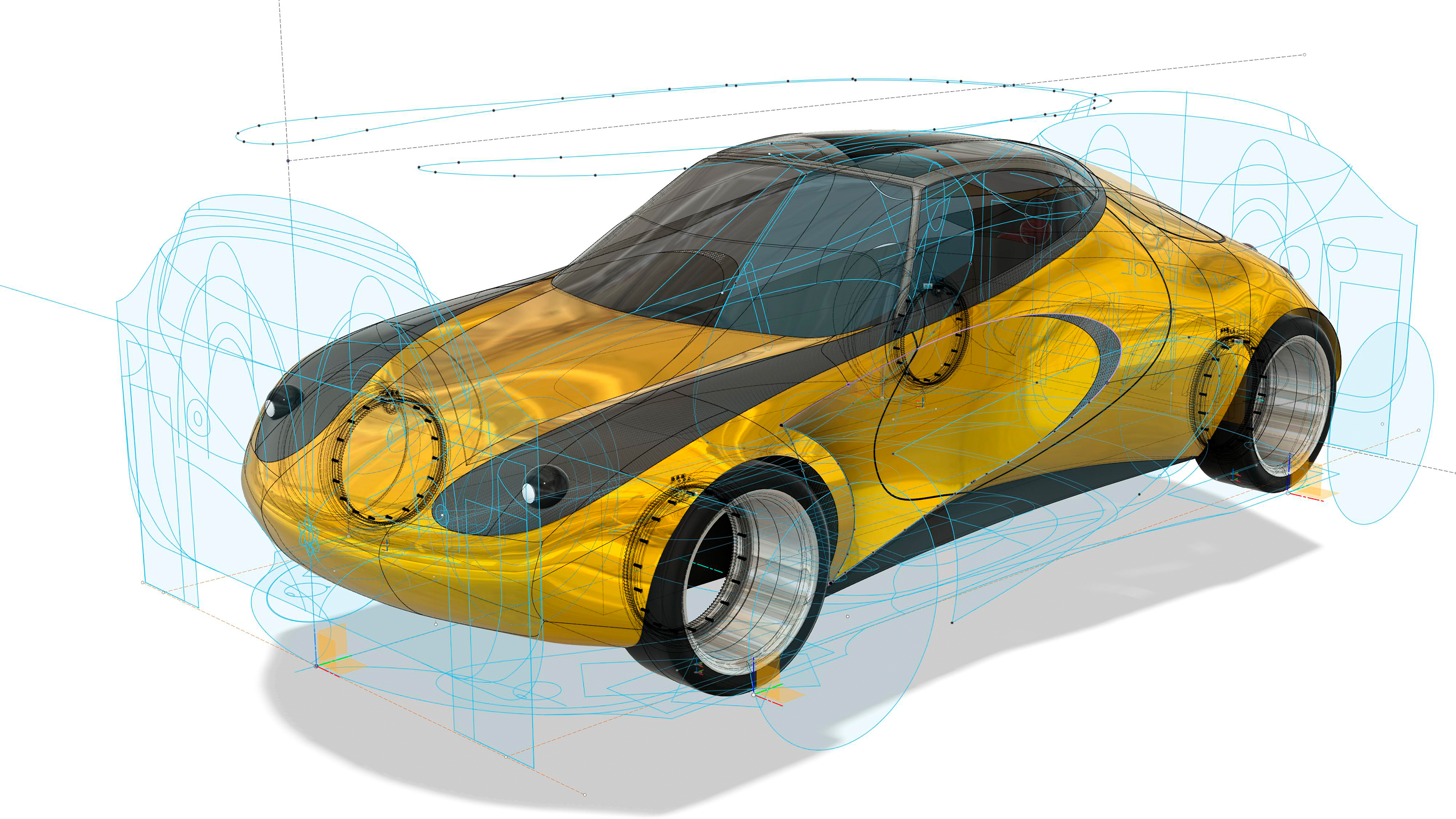

Fontos számomra a kivitelezhetőség, ezért az Orbital Wheel csapágyrendszerét és meghajtását CAD modelleztem.  Jelenleg az autó formáját tervezem.

A parametrizálásnál figyelembe vettem a szerkezeti felépítés követelményeit, ezért nem okoz problémát, hogy elsőként az autó karosszériája készül el. Ezt követően fog elkészülni a futómű, felfüggesztések, meghajtás, motor, kormánymű. Ezek függvényében az önhordó vázszerkezet, majd a belső tér és burkolatok kerülnek kialakításra. Ezek formáját az alkatrészek helyigénye határozza meg, a burkolatok tartókonzolokként is funkcionálnak. A dekor burkolatoknál egyedül a carbon önhordó. A bőr bevonatos burkolat nem nagy súlytöbblet. Ehhez a stílushoz a fa burkolat egyáltalán nem illik.

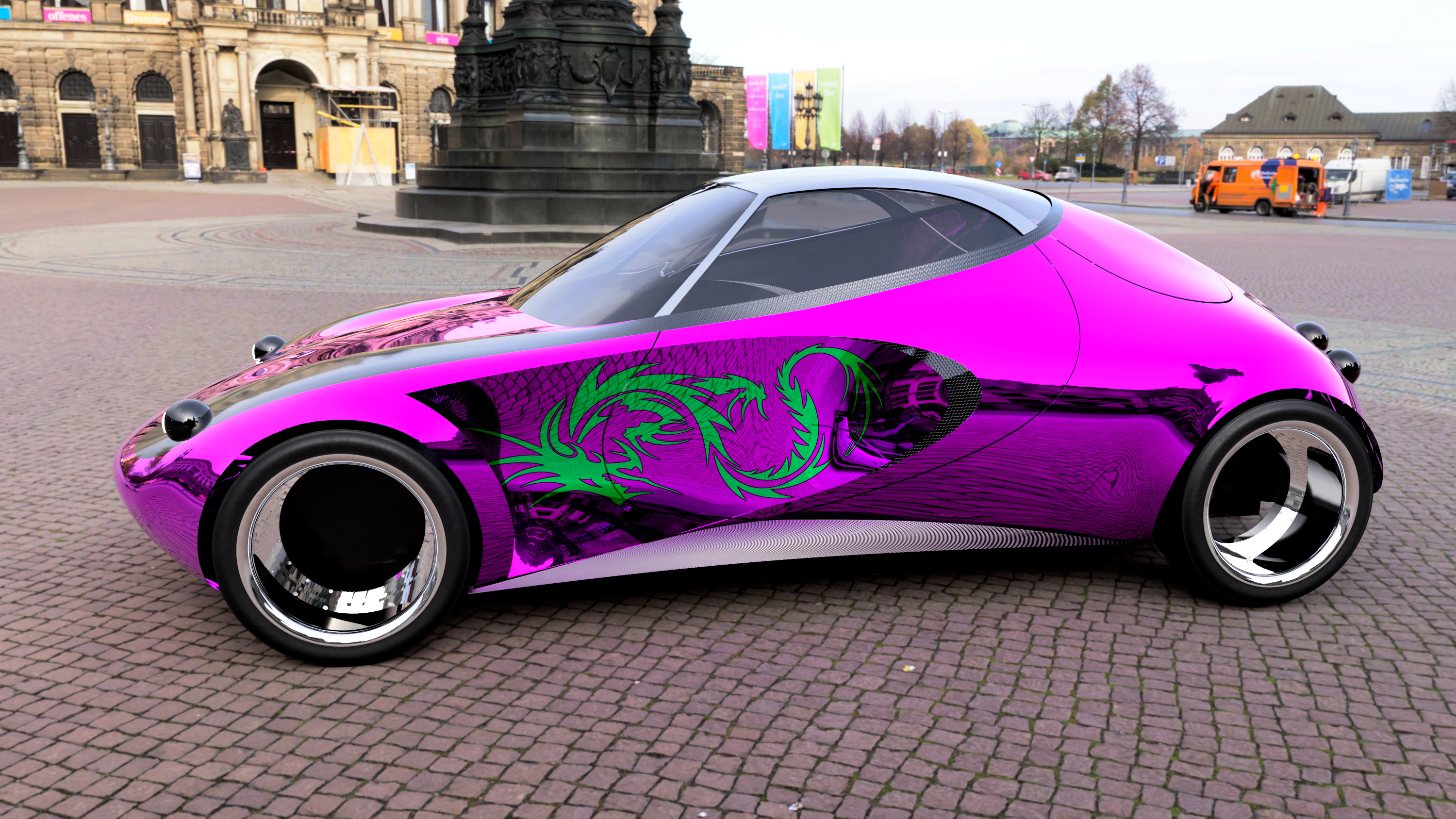

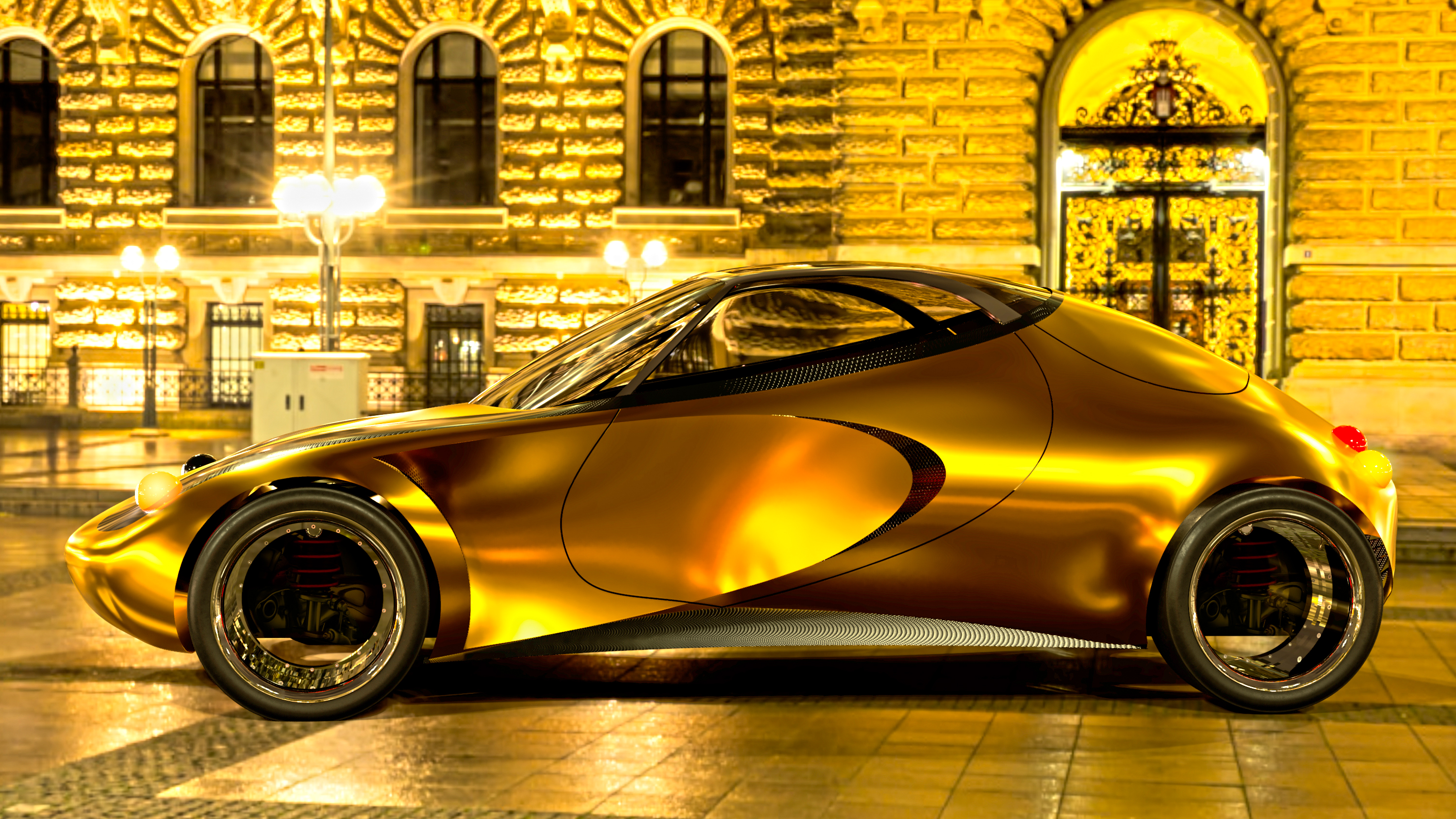

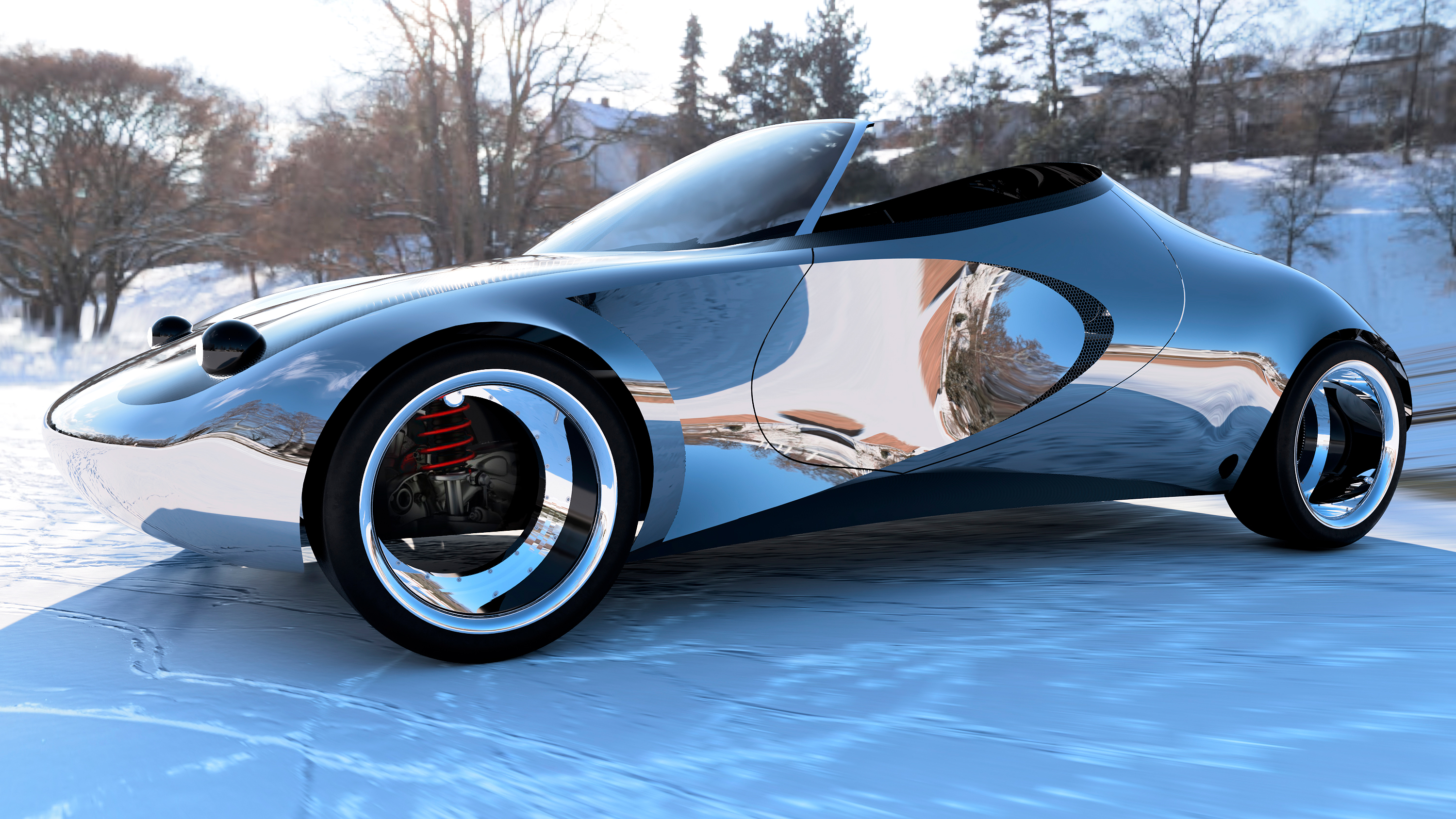

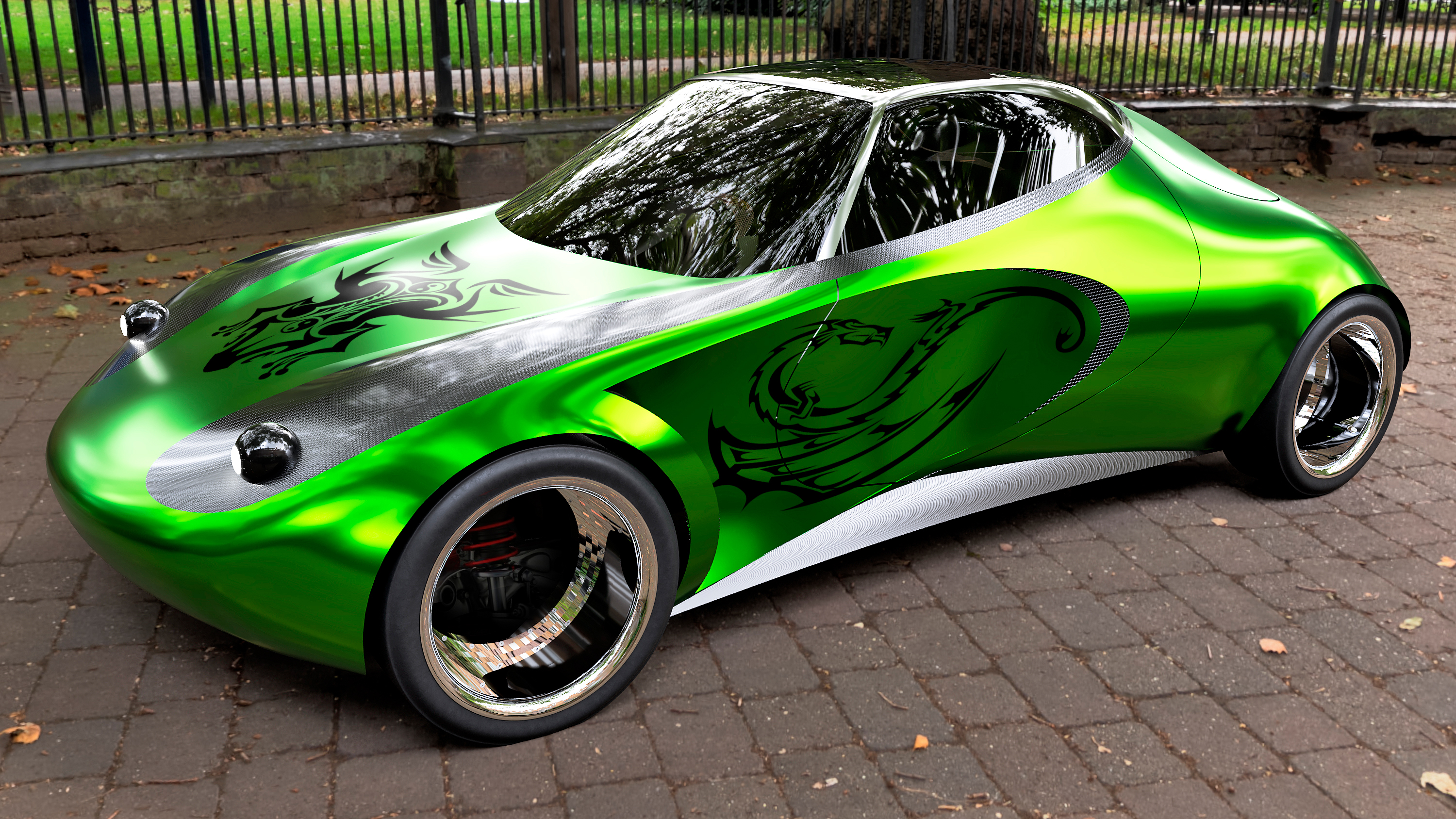

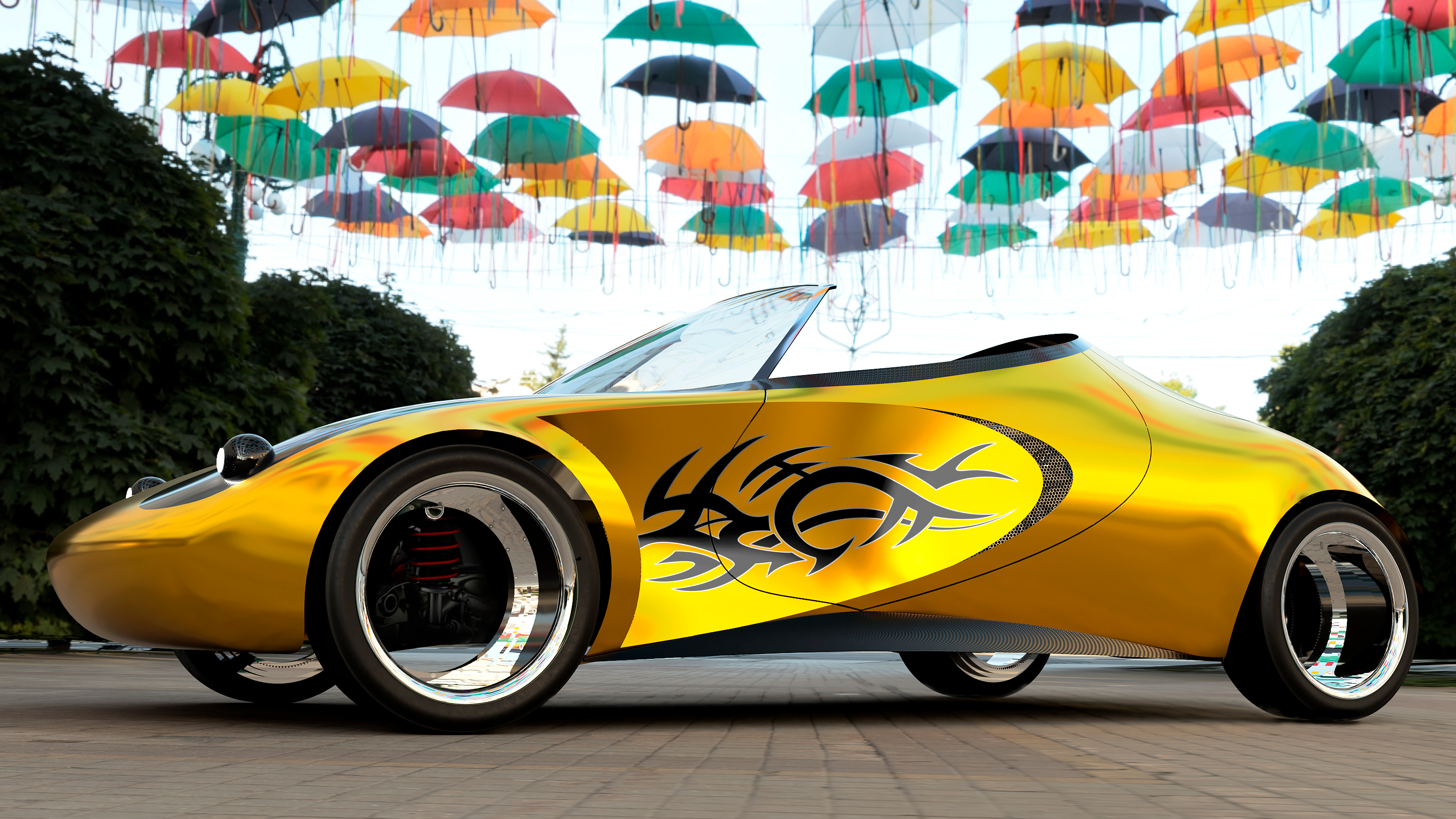

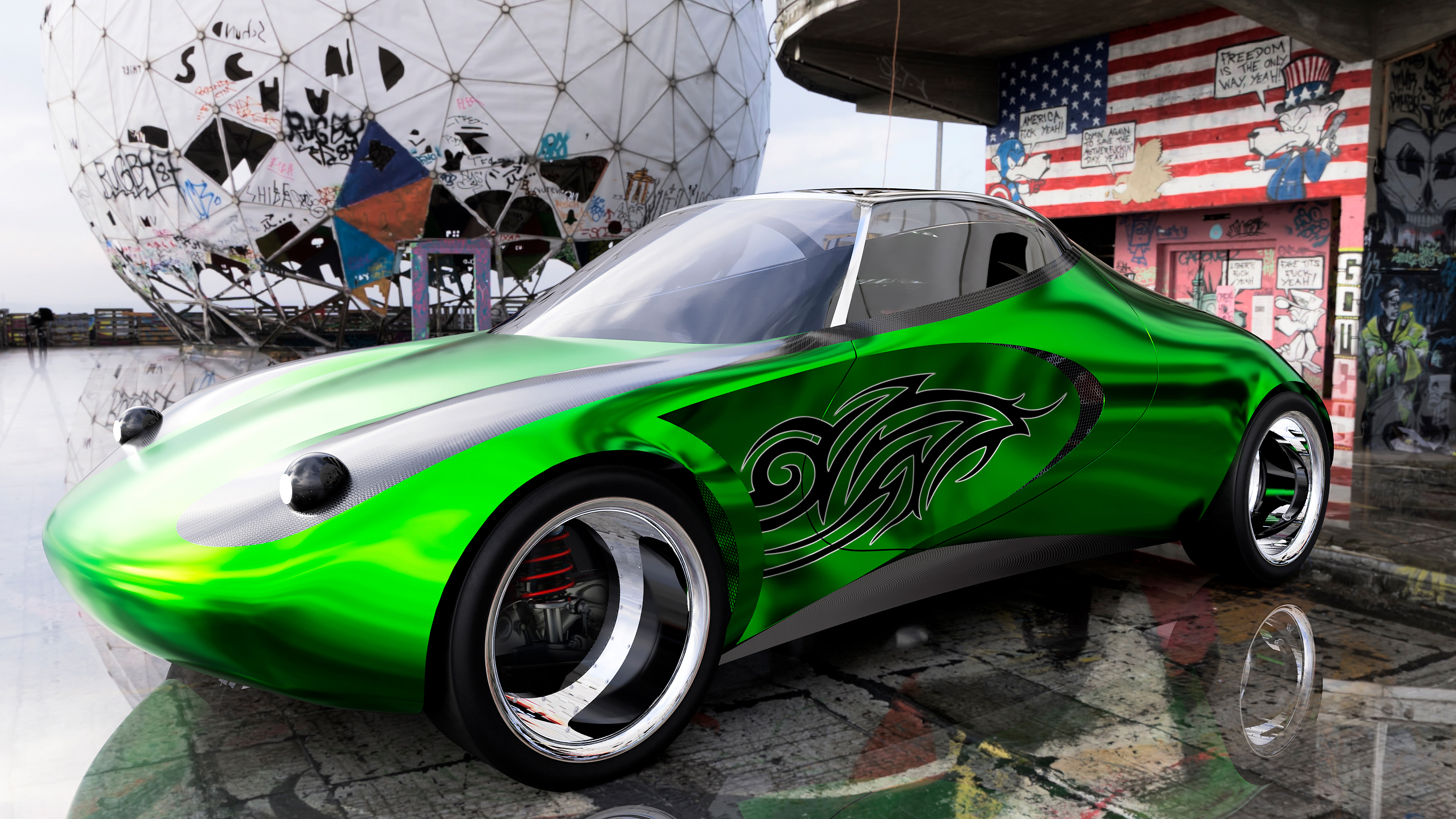

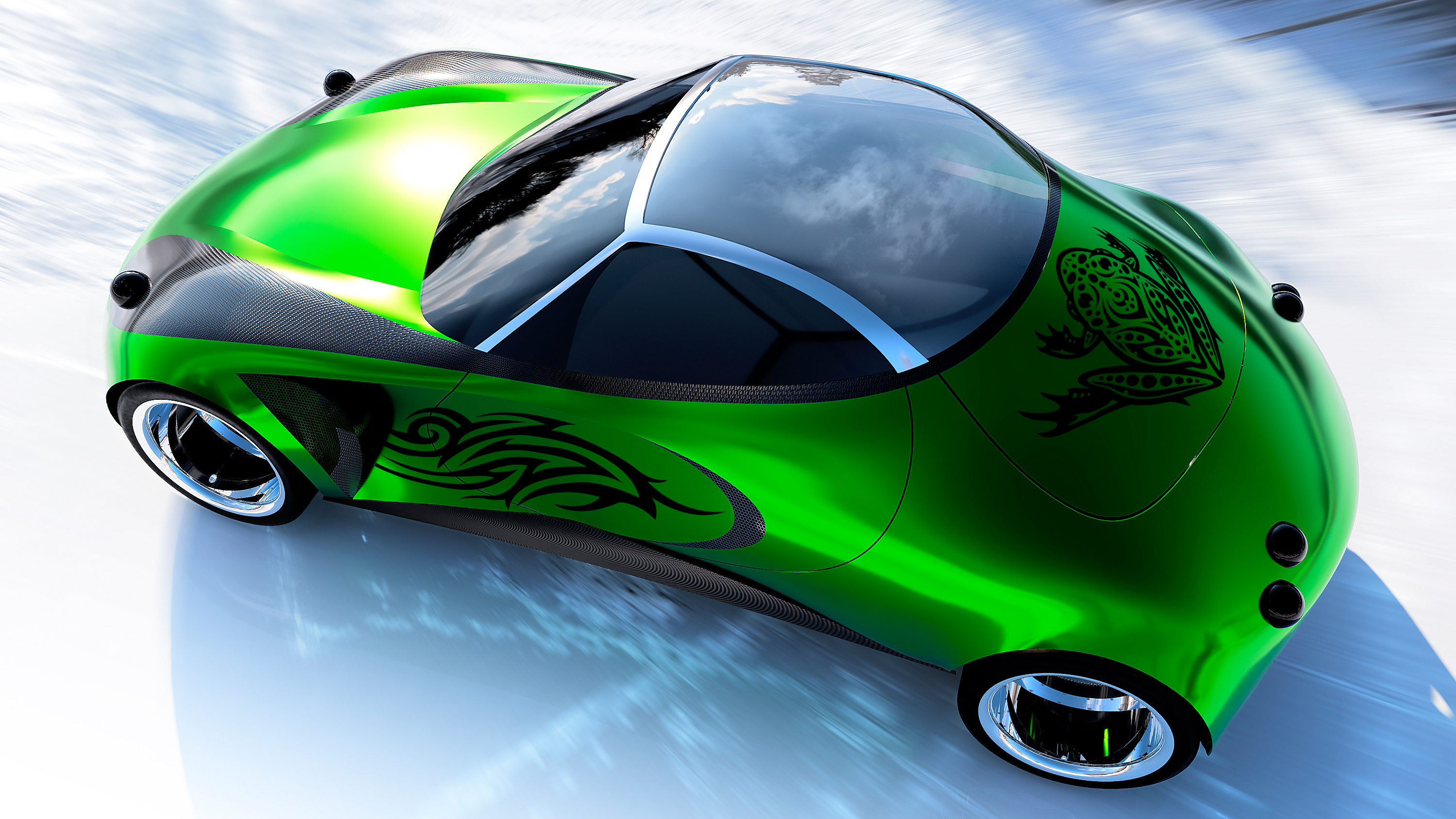

A formaterv mellett fontos a design grafika is. A drifting szubkultúrára jellemzőek az élénk színek, karosszéria grafikák. Alapötletem szerint az alumínium karosszéria nem fényezve, hanem eloxálva kerülne kivitelre, ezért felületének magas, fémes fénye van. Az autó oldalán maori-polinéz és japán nonfiguratív és állat motívumú tribal grafikák jelennek meg.
